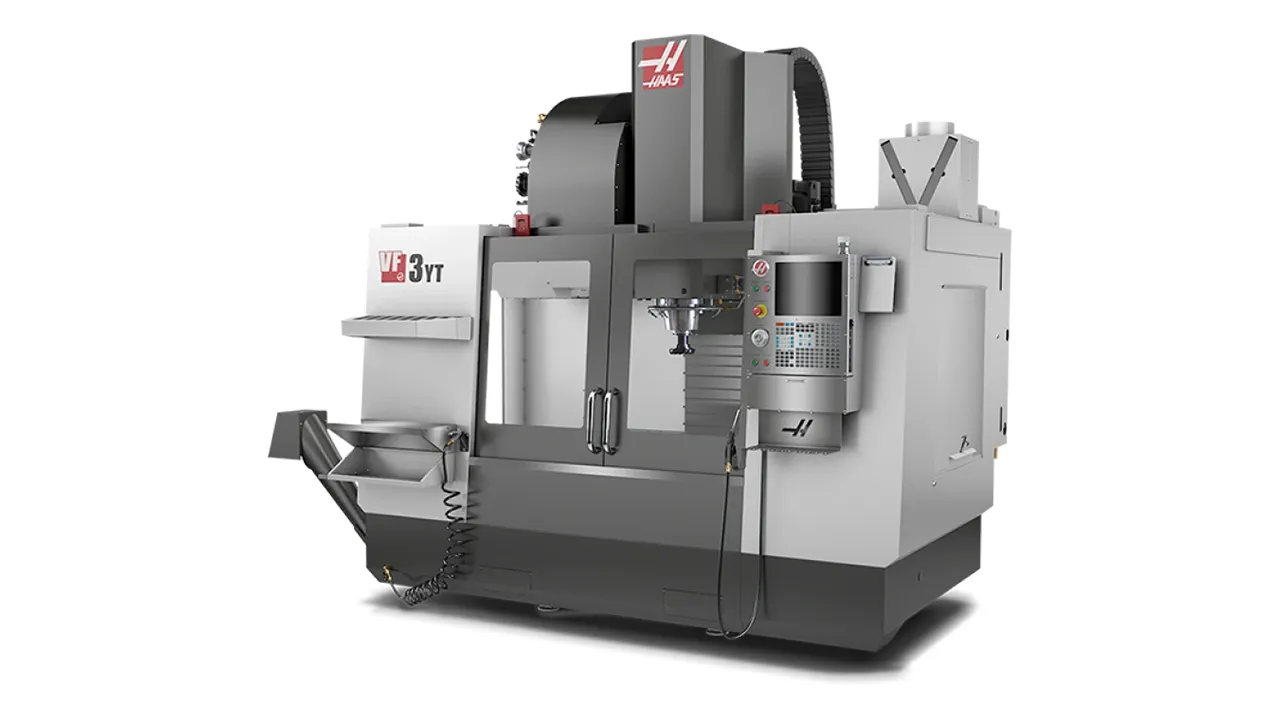

Размер конуса

ISO 40

X, Y, Z

762мм, 406мм, 508мм

Максимальная частота вращения

8100 об/мин

Максимальный крутящий момент

122 Нм

Максимальная мощность на шпинделе

22,4 кВт

Способ передачи крутящего момента

прямой привод

Ускоренные перемещения

25,4 м/мин

Максимальная скорость подачи

16,5 м/мин

Повторяемость

±0,0025 мм

Вес станка

3550 кг

Размер конуса

ISO 40

X, Y, Z

1016мм, 660мм, 635мм

Максимальная частота вращения

8100 об/мин

Максимальный крутящий момент

122 Нм

Максимальная мощность на шпинделе

22,4 кВт

Способ передачи крутящего момента

прямой привод

Ускоренные перемещения

18 м/мин

Максимальная скорость подачи

12,7 м/мин

Повторяемость

±0,0025 мм

Вес станка

6800 кг

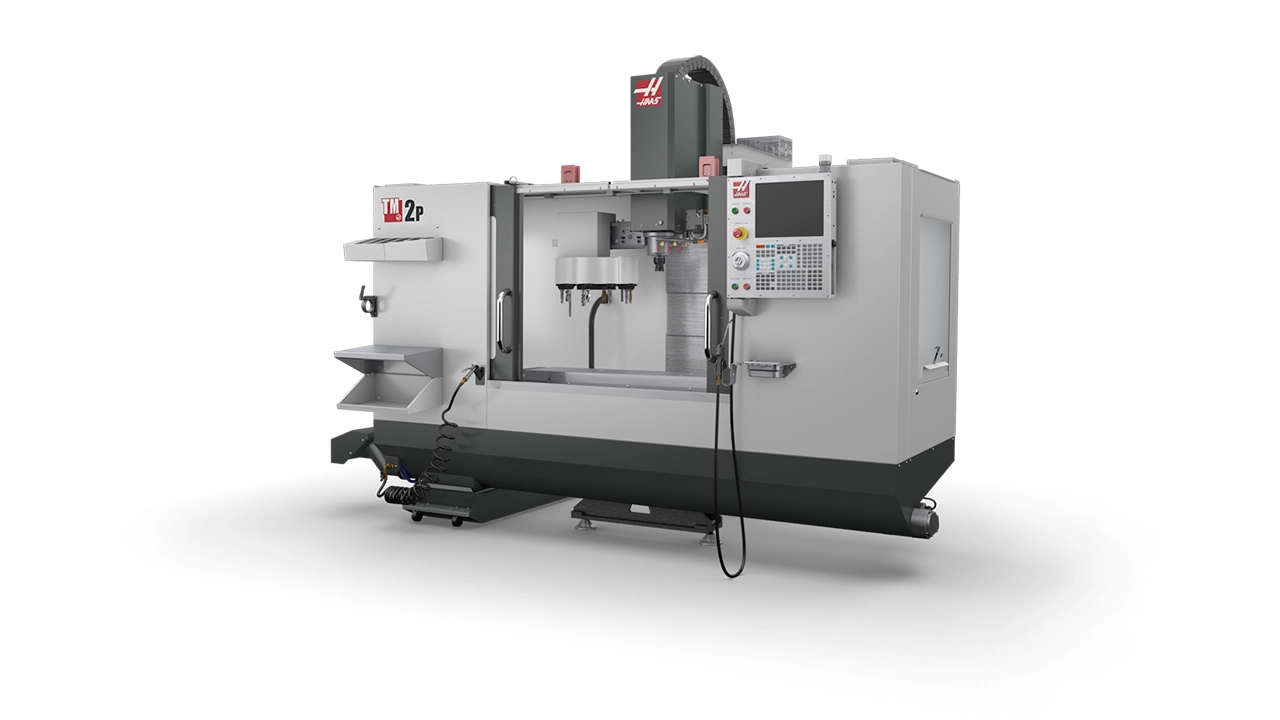

Размер конуса

ISO 40

X, Y, Z

1016мм, 406мм, 406мм

Максимальная частота вращения

6000 об/мин

Максимальный крутящий момент

45 Нм

Максимальная мощность на шпинделе

5,6 кВт

Способ передачи крутящего момента

ременная передача

Ускоренные перемещения

10,2 м/мин

Максимальная скорость подачи

10,2 м/мин

Повторяемость

±0,005 мм

Вес станка

1941 кг

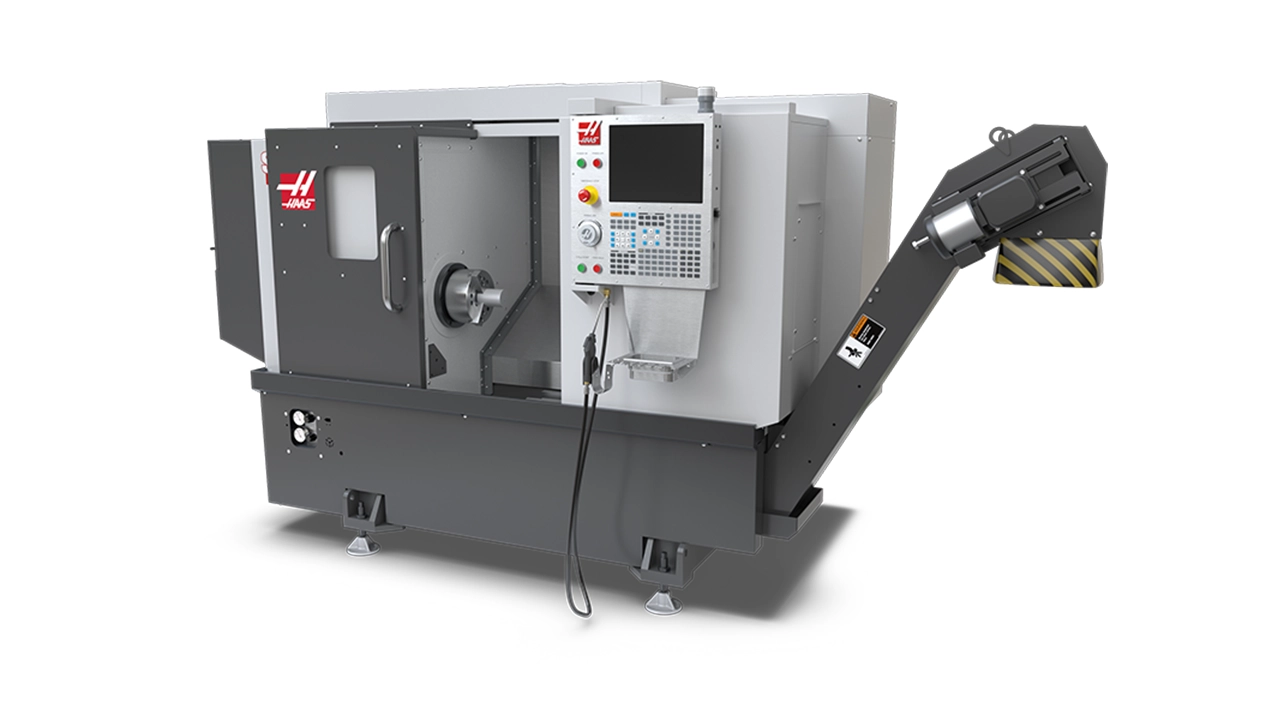

Максимально устанавливаемый диаметр заготовки

406 мм

406 частота вращения шпинделя

6000 об/мин

Максимальная частота вращения

8100 об/мин

Максимальный крутящий момент на шпинделе

102 Нм

Максимальная мощность на шпинделе

11,2 кВт

Диаметр отверстия в тяговой гидравлической трубе

46 мм

Максимальный диаметр обрабатываемого прутка

44 мм

Диаметр трехкулачкового гидравлического патрона

165 мм

Ориентировочная масса

3585 кг

X, Z

200 мм, 406 мм

Максимально устанавливаемый диаметр заготовки над станиной

533 мм

Максимально устанавливаемый диаметр заготовки над кареткой

533 мм

Максимальная частота вращения шпинделя

4000 об/мин

Максимальный крутящий момент на шпинделе

203 Нм

Максимальная мощность на шпинделе

14,9 кВт

Диаметр отверстия в шпинделе

88,9 мм

Максимальный диаметр обрабатываемого прутка

63,5 мм

Диаметр трехкулачкового гидравлического патрона

210 мм

Величина рабочих перемещений по оси ОХ

213 мм

По оси ОZ

571 мм

Масса ориентировочная

4000 кг

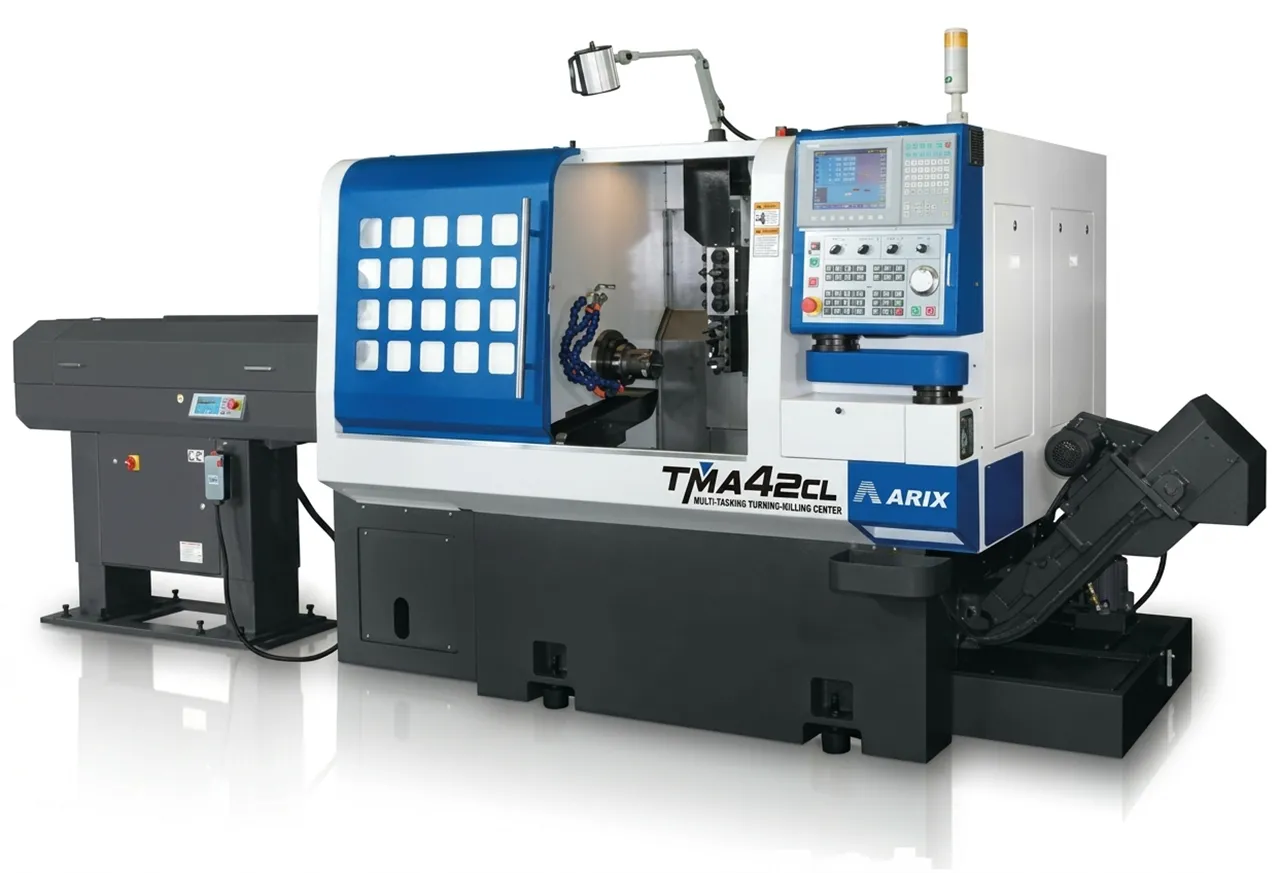

Максимальный диаметр точения

130 мм

Максимальная длина обработки

160 мм

X, Y, Z

225, 235, 385

Диаметр отверстия шпинделя

42 мм

Конус шпинделя

А2-5

Диапазон частот вращения шпинделя

40-6000 об/мин

Мощность шпинделя

7,5 кВт

Число приводных инструментальных позиций

8

Мощность привода инструмента

1 кВт

Вес станка

3200 кг
